新道茨NDWS-68/1.0计量泵
产品名称:新道茨NDWS-68/1.0计量泵

设备型号: NDWS-68/1.0

品牌: NEWDOSE 新道茨

电压V: 220V     流量:68L/h     额定扬程:6mm 单次冲程流量:9.6ml/stroke

设备重量: 7.5 KG

泵头材质: PP

功率: 180w

泵接口: 软硬管联接

设备价格: 面议

进口尺寸: G1/2 外螺纹

更新时间: 2022-10-11 00:00:00

订购热线: 18720919319  立即咨询

 工作原理

 新道茨 ND 型计量泵是一种用来输送腐蚀性和非腐蚀性液体的一种特殊容积泵。计量泵也称定量泵或比例泵,属于往复式容积泵,流量可以在 0~100% 范围内无级调节,用于精确计量投加液体,其稳定性精度不超过 ±1%。随着现代化工业不断向自动化操作、远程自动化控制方向的发展,计量泵的配套性强、适应介质(液体)广泛的功能显得尤为重要。ND 型计量泵的结构设计,充分考虑了不同的工作环境,广泛应用于石油化工业、天然气开采、炼油、热电厂、工矿(锅炉)、食品、制药、科研、印染、造纸等环保水处理工业等。


  ND 系列机械隔膜计量泵工作原理

  电机驱动主轴连接的蜗轮蜗杆减速箱形成减速机械结构,轴承在偏心轴上的偏心部分,偏心轴在减速箱输出轴的带动下旋转,轴承在偏心轴的偏心圆上做偏心运动,所产生的偏心距转换成推杆的直线运动,在弹簧回复力的配合下推杆带动膜片做直线往复运动,往复循环一次叫做冲程,往复的距离叫做冲程长度,每分钟往复的次数称为冲程频率。

  当推杆拉动膜片往后运动时,膜片与泵头之间容积增加,产生负压,吸入管路的单向阀打开,进口管路中的介质进入泵头腔体内,当吸入冲程结束,隔膜运动瞬间停止,泵头内压力与进口管内压力平衡,吸入口单向阀复位。在排出冲程时,与滑杆连接的膜片向前运动,泵头内压力立刻升高,当泵头压力高于出口压力时打开出口单向阀,泵头内的介质进入排出管路,当排出冲程结束时,膜片运动再次停止,泵头内的压力与出口压力相等,出口单向阀复位,然后进入下一个循环,从而形成液体以脉冲形式的传输。转动冲程调节杆,调节杆向箱体内旋转进给或远离,使得推杆行进的距离相应的减小或增大,从而调节冲程的大小,最终达到改变冲程调节流量的目的。


 产品细节



_MG_8180_MG_8320

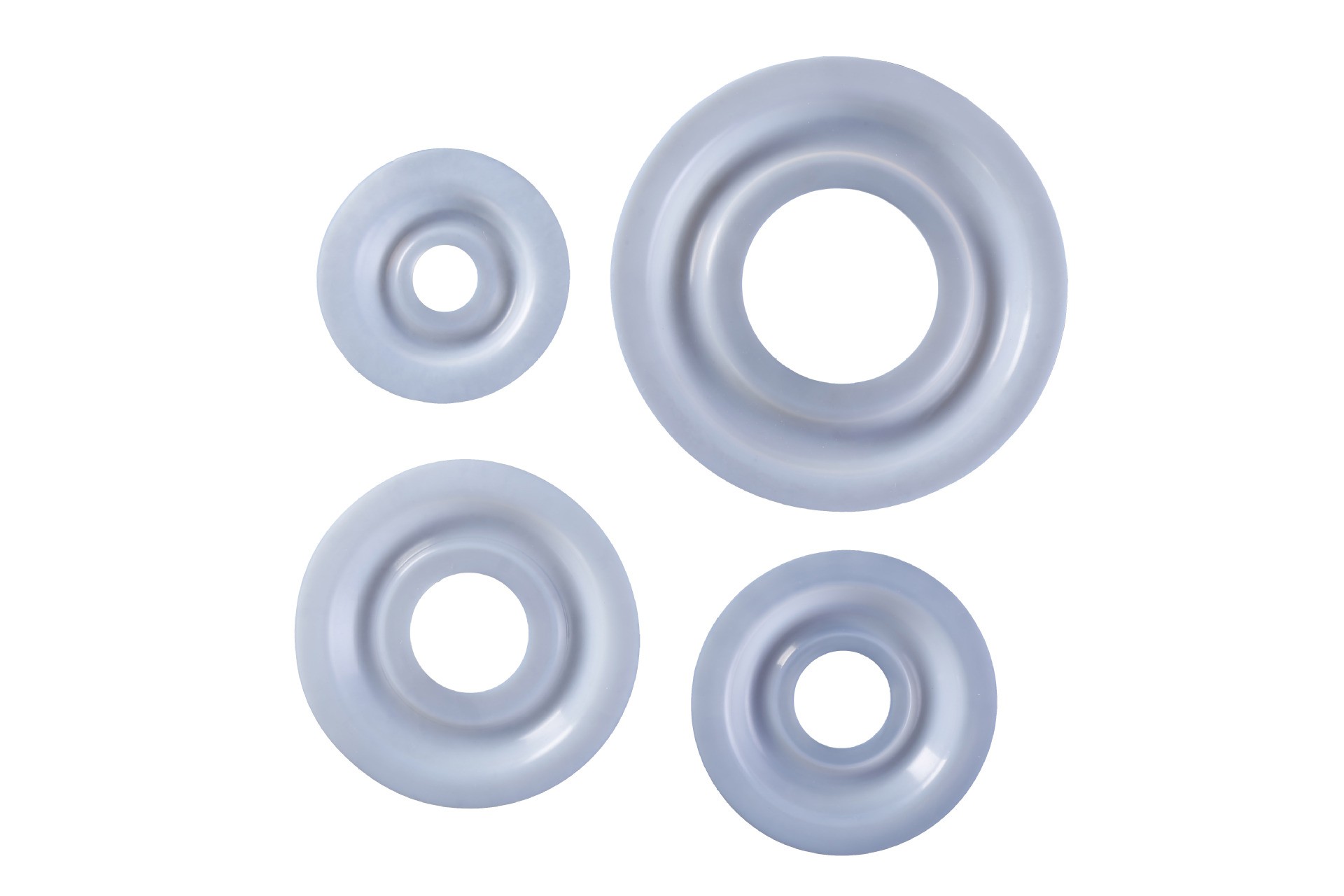

   我司计量泵产品,可自行选择泵头材质和电机类型。                                纯PTFE膜片


  NDWS系列机械隔膜计量泵优势特点

  拥有高强度的低压压铸铝箱体,保证坚实牢固的同时,降低了计量泵的重量,也降低了后期整体设备的重量。

  精密的蜗轮蜗杆,使传动效率显著增加,使得获得同样的压力排量的同时,电机功率更小更加节能。

  整机重量的下降,更高效率的运转,真正达到了节能环保的目的,对于您的成本节约立竿见影。

  可以搭配电动冲程调节,手动调节时显示当前冲程长度,或者根据4-20mA自动调节计量泵冲程长度,从而达到精准显示和调节流量的目的。

  优质的改性PTFE膜片制造工艺,使得机械隔膜计量泵最高压力可以达到30公斤,使得12-30公斤压力系统下的计量泵成本大幅下降。

  弹簧复位结构简单明了维修与养护变得简单。

  PVC、PVDF、PTFE、SS316全系列材质的泵头,适合输送各种酸碱盐溶液,无泄漏的过流结构保证工艺过程稳定有序进行。

  可选配电动冲程调节装置4-20mA、变频电机和防爆电机。

  型号规格表

型号流量压力单次冲程流量泵速行程膜片直径电机
L/HBarml/strokeSPMmmmmW
NDWS-8/1.68161.13118248180
NDWS-12/1.612161.13177248180
NDWS-18/1.618162.54118260180
NDWS-24/1.624162.3177260180
NDWS-33/1.033104.7118490180
NDWS-68/1.068109.6118690180
NDWS-120/0.71207111774105180
NDWS-143/0.6143620.11186105180
NDWS-213/0.5213520.11776105180
NDWS-258/0.4258436.411810105180
NDWS-386/0.3386336.417710105180







  安装尺寸图
